센서부품류

Sensor parts

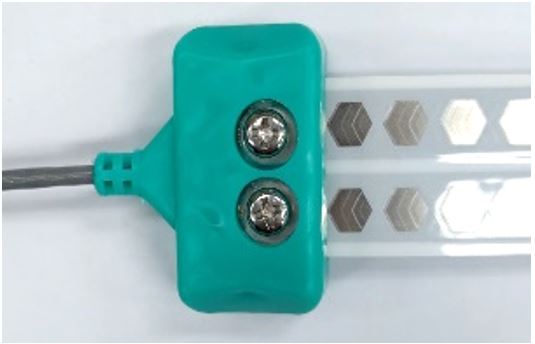

1) 스타트커넥터

　센서와 컨트롤러 연결을 위한 커넥터이며 테프론 전선 5M가 포함되어 있음(CH당 1EA 사용) [필수사용]

모델명 AMS-OD-STC-EX
타입 FFCS-LS-EX전용
방폭지역설치시 필수사용
재질 PP
사이즈 40*20*10

모델명 AMS-N-S26
타입 AMS-FFCS 26 / 18 F15 전용
재질 PP
사이즈 40*36*20

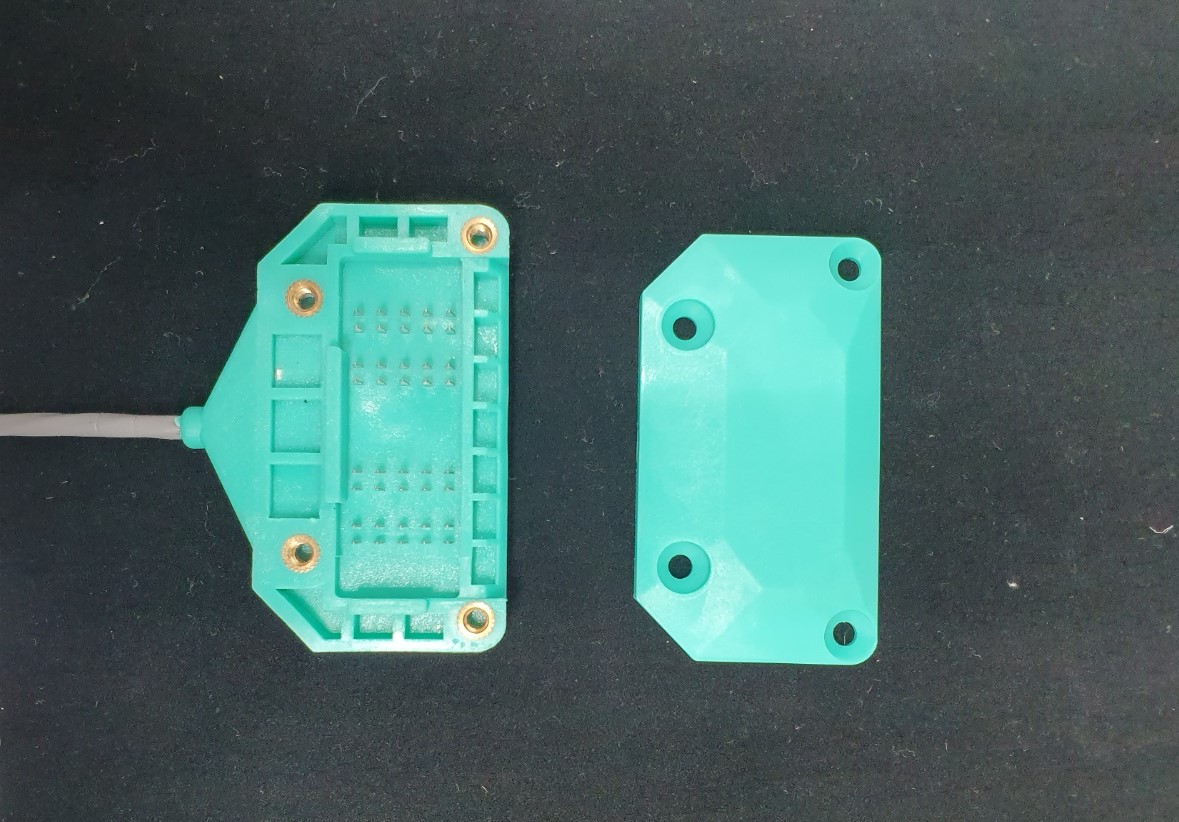

모델명 AMS-OD-STC
타입 AMS-FFCS 44 센서 전용
재질 PP
사이즈 60*40*15(mm)

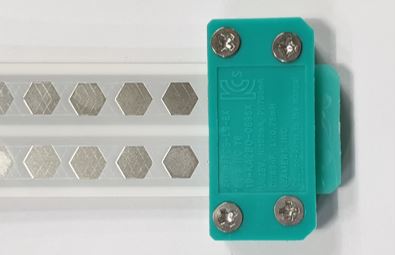

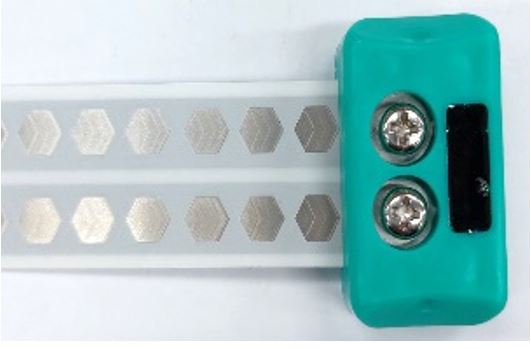

2) 엔드커넥터

　센서의 단선(Broken) 및 절단 등 커넥터로 부터 센서 이탈 확인을 위해 사용 [필수사용]

모델명 AMS-OD-ENC-EX
타입 FFCS-LS-EX전용
방폭지역설치시 필수사용
재질 PP
사이즈 40*20*10

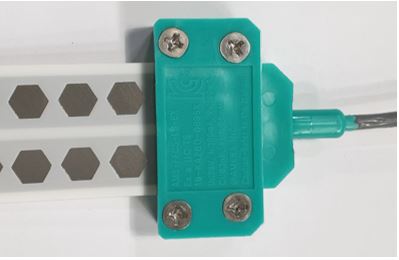

모델명 AMS-N-E26
타입 AMS-FFCS 26 / 18 / F15 센서 전용
재질 PP
사이즈 42*25*20

모델명 AMS-OD-ENC
타입 AMS-FFCS 44 센서 전용
재질 PP
사이즈 63*35*10(mm)

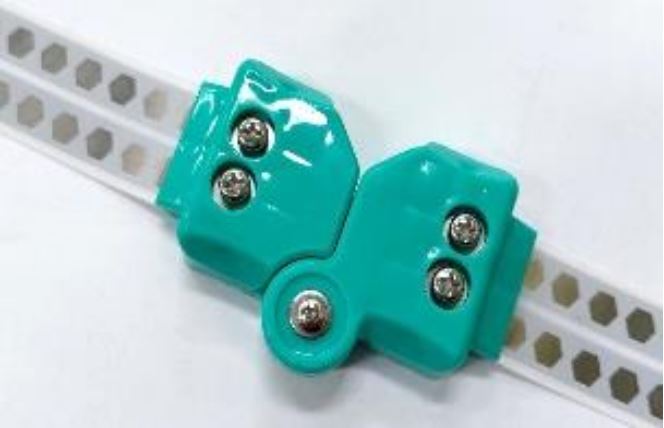

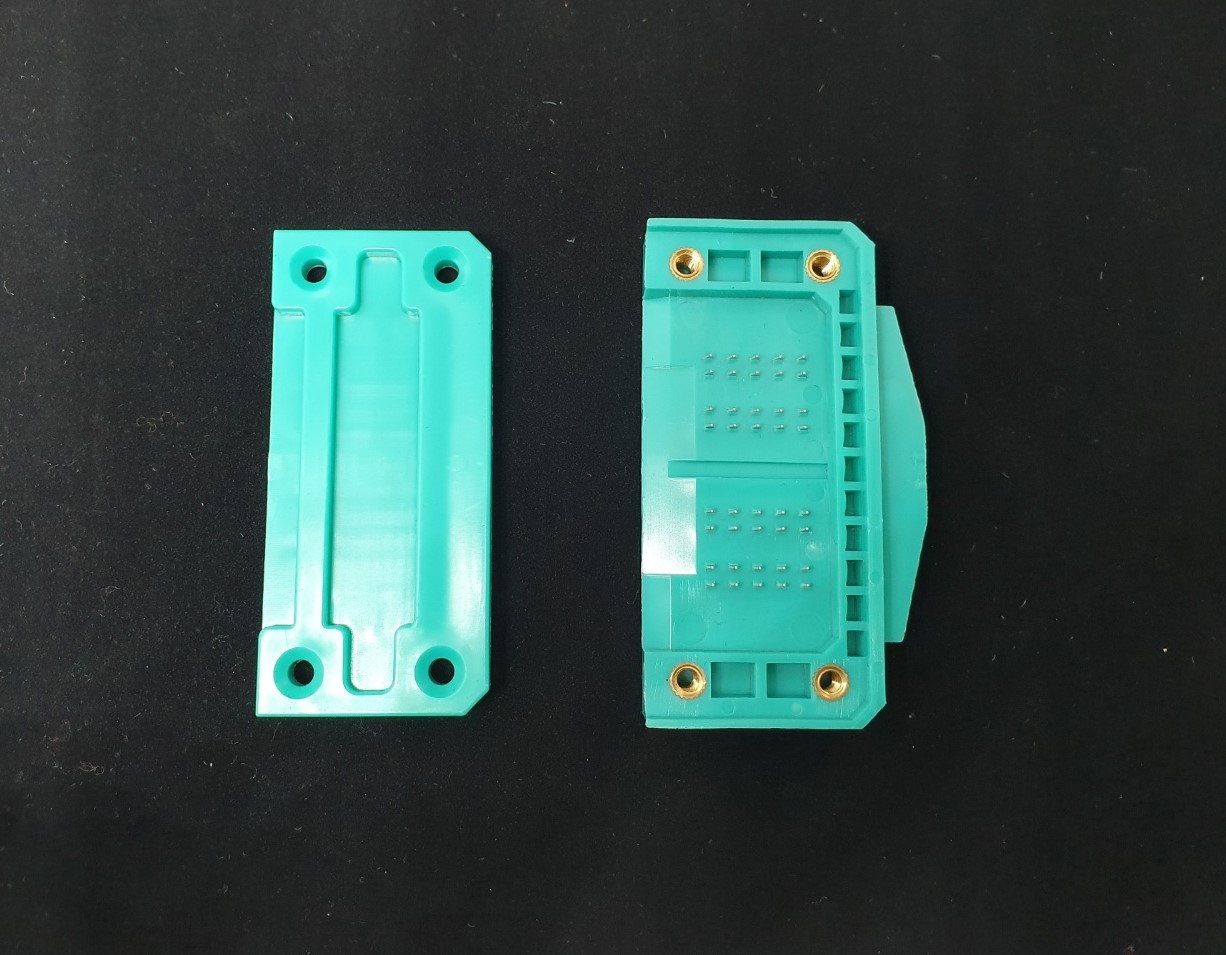

3) 코너커넥터

센서 연결시 사용
미들커넥터 및 코너커넥터 2가지 기능 사용가능

모델명 AMS-SP-MICOC
타입 AMS-FFCS 26 / 18 F15 전용
재질 PP
사이즈 80*50*18(미들커넥터사용시)
81*81*18(코너커넥터사용시)

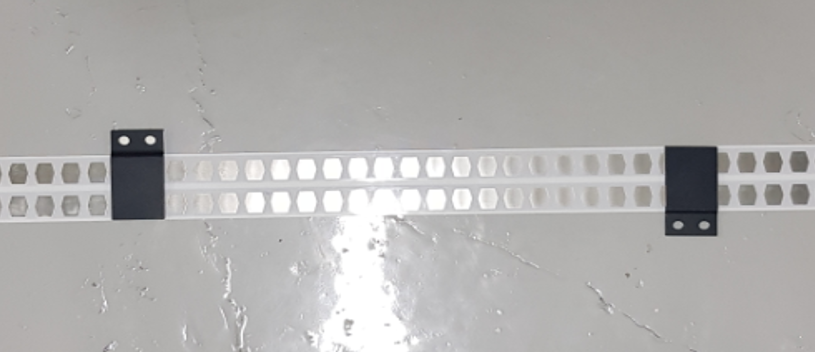

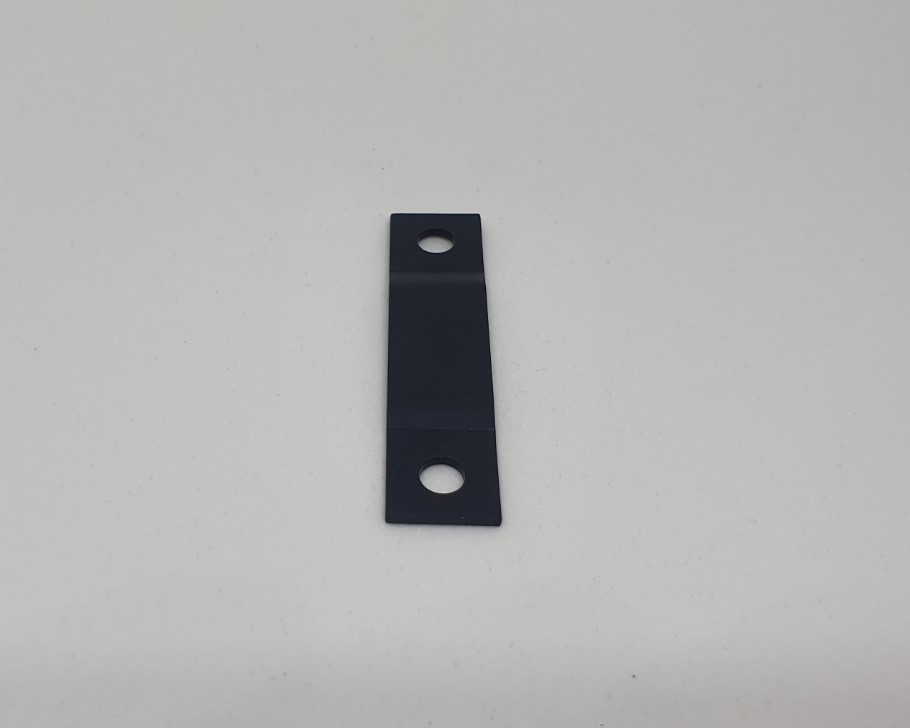

4) 센서고정브라켓

　센서 고정을 위한 브라켓 [필수사용]

모델명 AMS-SP-CV-S
타입 AMS-FFCS 26 / 18 센서 공용
센서 1M당 고정브라켓 1EA사용 권장
논슬립패드부착
재질 SUS(테프론코팅)
사이즈 60*15*1

모델명 AMS-SP-CV
타입 AMS-FFCS 44 센서 전용
센서 1M당 고정브라켓 1EA사용 권장
논슬립패드부착
재질 SUS(테프론코팅)
사이즈 60*30*3(mm)

5) 포인트센서 액세서리

모델명 AMS-PS-ENC2
사용가능센서 AMS-PS02-LS /AMS-PS-EX
사이즈 23*10*4
재질 PP
기능 단선(Broken) 알람

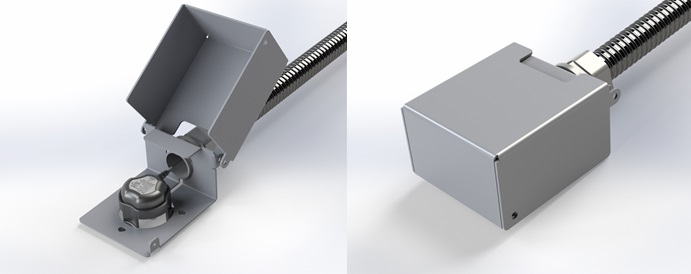

모델명 AMS-PS-CV-2
실내용
사용가능센서 AMS-PS02-LS /AMS-PS-EX
사이즈 83*62*42
재질 SUS
기능 포인트센서 보호커버
실내용

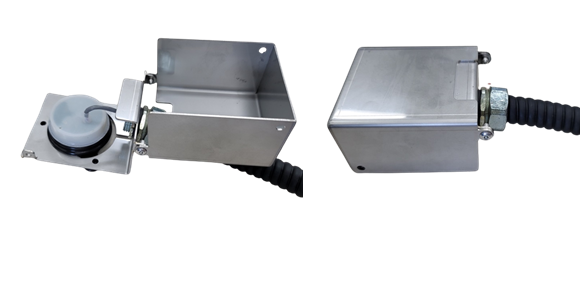

모델명 AMS-PS-CV-3
실외용
사용가능센서 AMS-PS02-LS /AMS-PS-EX
사이즈 80*90*52
재질 SUS
기능 포인트센서 보호커버
실외용

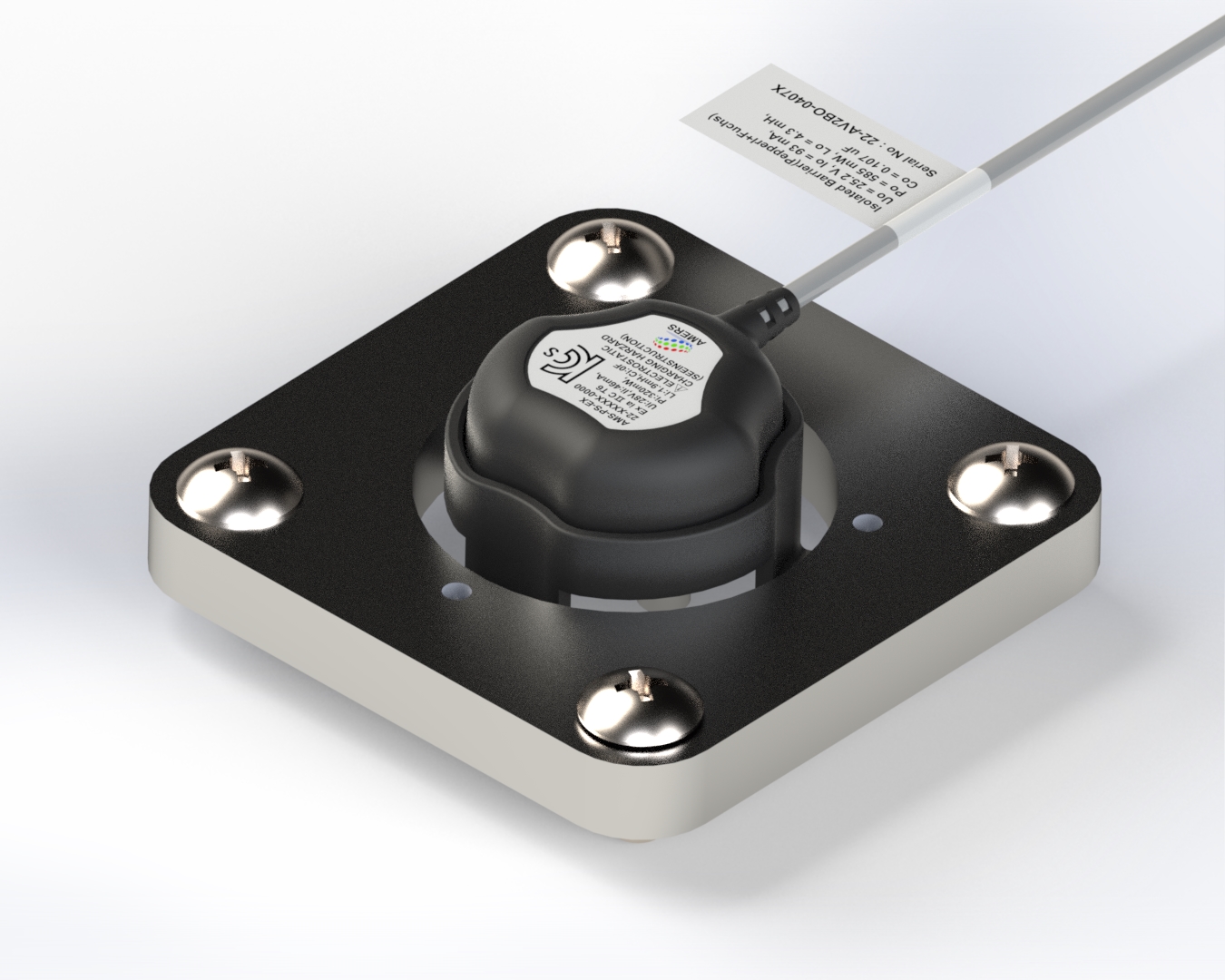

모델명 AMS-PS-HB
사용가능센서 AMS-PS02-LS /AMS-PS-EX
사이즈 80*80*10T
재질 SUS
기능 바닥 칼블럭 작업이 불가한현장 센서 고정 브라켓

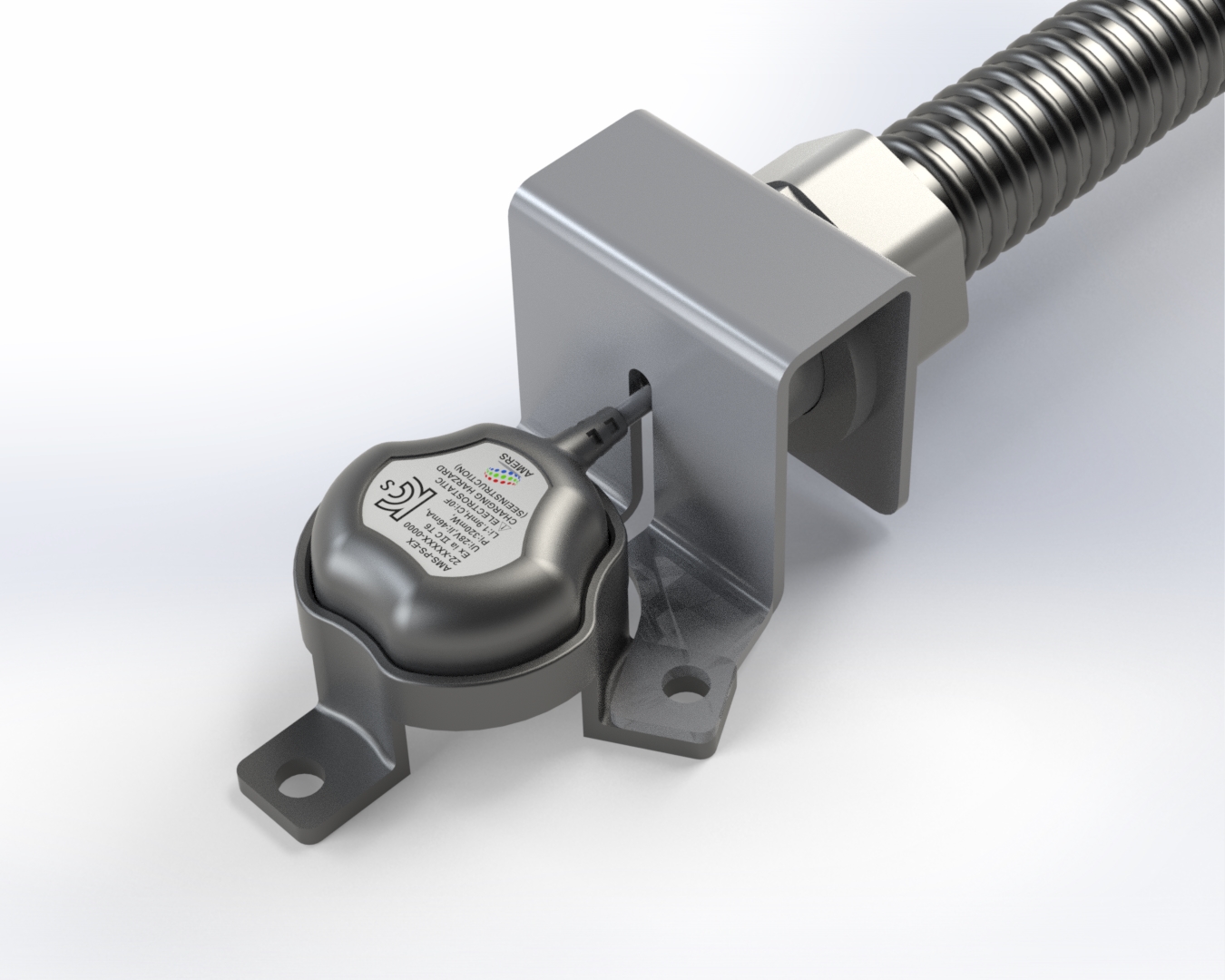

모델명 AMS-PC-CV
사용가능센서 AMS-PC-03L / AMS-PC-04L-EX
사이즈 90*80*50
재질 SUS
기능 유기포인트센서 보호 커버
*필수사용*
